보강재(내진)구조

1. 내부보강 GRP물탱크

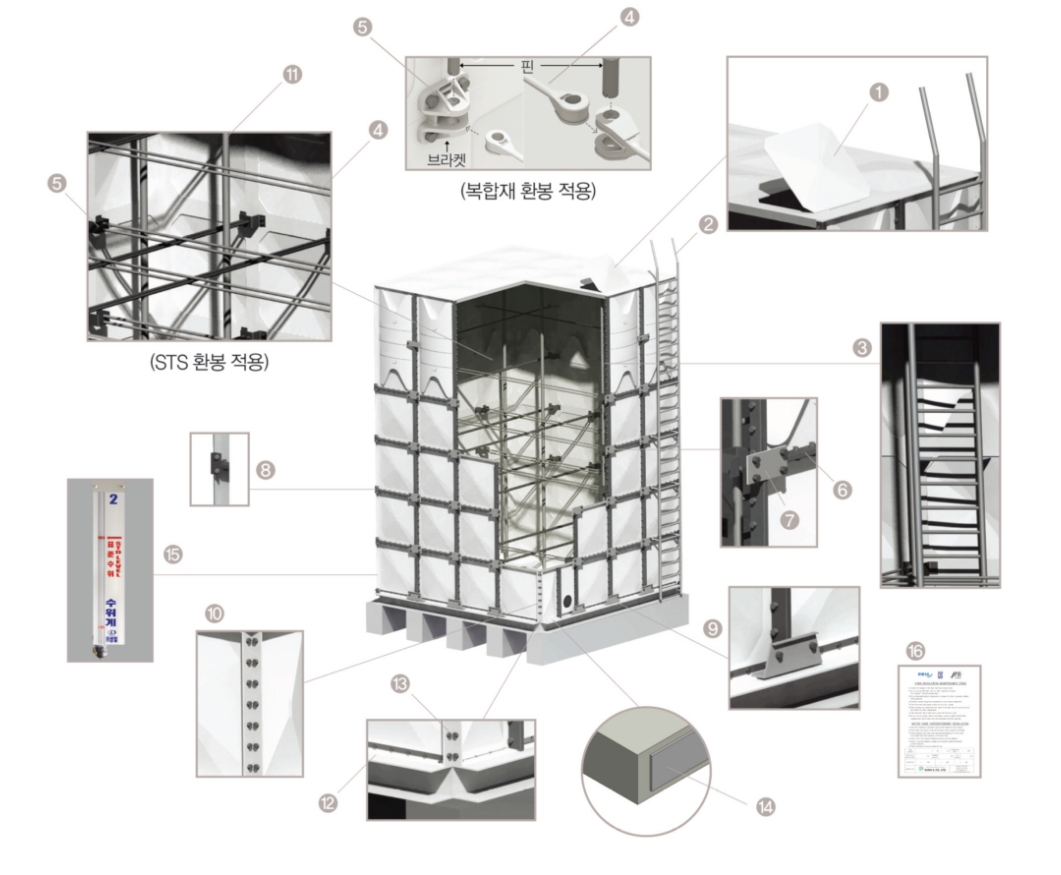

내부보강 시스템

  • - GRP 판넬을 규격화하여 다양한 용량설계와 설치공간을 최대한 활용하여 안전한 구조설계가 가능.
  • - 탱크 내부의 스테인레스 내부 보강재 적용으로 구조강도, 내구성, 위생성, 수밀성이 우수함.
  • NO.세부명칭구성요소
    1 맨홀판넬 GRP
    2 외부사다리 SS400(HDG)
    3 내부사다리 인발(GRP)
    4 내부환봉 STS(PET코팅), STS 304, 316
    5 내부브라켓 STS(분체도장),STS 304, 316
    6 후렌지바,평철 SS400(HDG)
    7 외부브라켓
    8 코너브라켓
    9 하부고정브라켓
    10 코너프레임
  • NO.세부명칭구성요소
    11 천장지지대 인발(GRP)
    12 기초프레임 SS400(HDG)
    13 볼트 세트 내부STS: 볼트/너트(304.316),와셔(316)
    상부판넬: 아세틸캡볼트(M10)
    외부: 용융아연도금 + PVC캡
    연결부: 용융아연도금 + 아세틸캡(M14)
    규격: M10, 14
    14 실링테이프 ①PVC실링 + 부틸, ②EVA실링 + PVC실링
    15 수위계 알루미늄케이스 + PE 투명튜브 + 소켓
    16 명판 알루미늄(물탱크 안전관리수칙)

2. GRP 물탱크 강도 및 내구성

항 목설계기준
내정수압 정수압강도 4배이상, 만수시 변형율: 탱크높이 1%이하
내풍압 60m/sec 이하
내지진도 진도 5.0 내진설계구조(진도 5.0이상일때 추가보강)
내적설하중 60Kg/㎡,적설량 30cm미만
조도율 0.1% 이하
취출구강도 측면취부 피팅 100A 설치 후 Span 70mm 선단을 지지 후 수직방향으로 100Kg 하중을 가할시 누수 없음
수온 사용온도: 30℃ 이하, 최고온도: 70℃
수질 수도물, 지하수: 염소50mg/l이하, 해수: 3M이하 외부보강식 적용-무환봉

내부보강 특징

    탁월한 위생성
  • - 물탱크 내부 환봉은 PET 튜브코팅을 하며 브라켓은 분체도장.
  • - 내부 환봉 브라켓 볼트류는 체결 후 에폭시 코팅.
  • - 탱크 내부 천장 조립 아세틸캡볼트를 적용하여 염소GAS에 의한 녹발생 방지.
    우수한 외관
  • - 물탱크 외부조립용 용융아연도금 볼트 및 PVC 볼트캡 적용으로 백화현상 및 녹발생 부식방지.
    우수한 시공성
  • - 내.외부의 적절한 사양의 보강 시스템을 적용하여 시공이 용이함.
    우수한 구조 안정성
  • - (주)성일의 내부보강방식 물탱크는 수년간 국내.외에서 검증된 물탱크 구조 안정성으로 국내 최대용량 5,100톤 규모의 물탱크 설치.

2. 외부보강 GRP물탱크

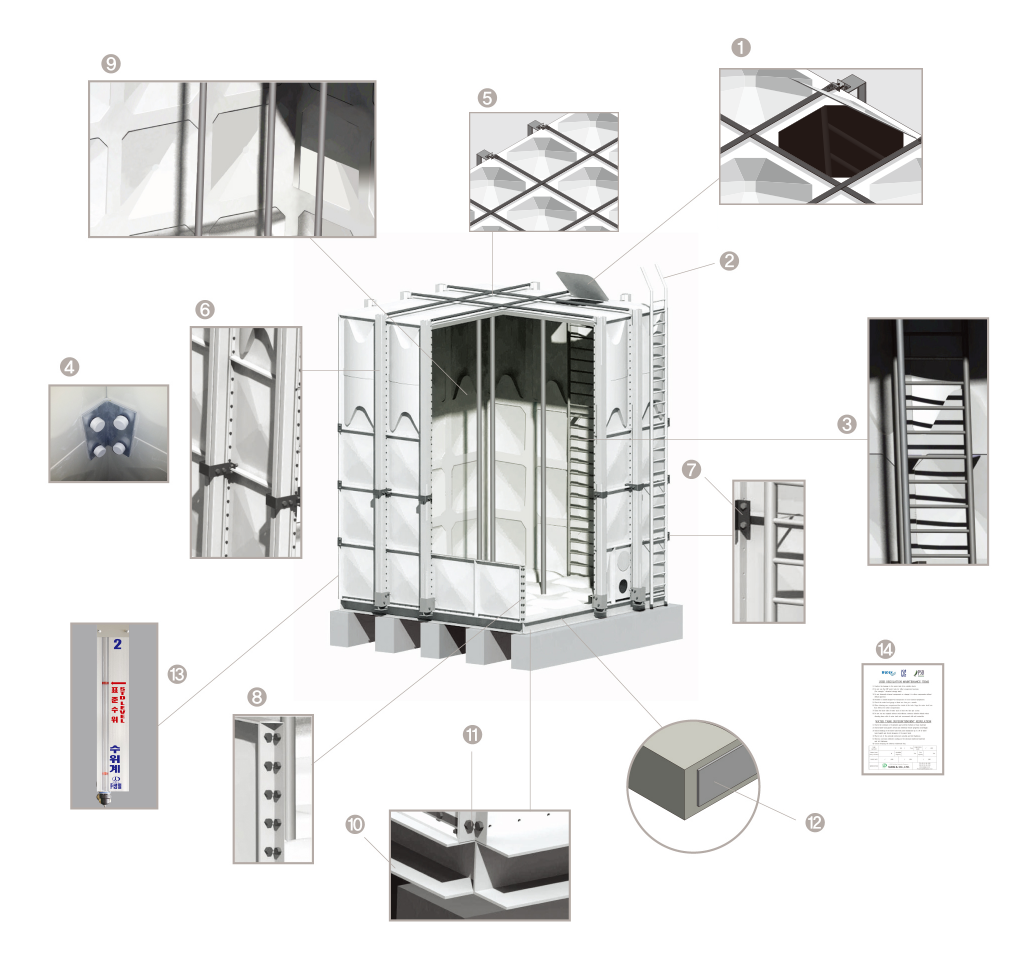

외부보강 시스템

  • 물탱크 외부 보강바를 사용하여 내부 보강바를 최소화한 것으로 물탱크 설치시공을 간편화하고 물탱크 내부 청결을 보다 강화한 GRP물탱크 시스템입니다.
  • NO.세부명칭구성요소
    1 맨홀판넬 GRP
    2 외부사다리 SS400(HDG)
    3 내부사다리 인발(GRP)
    4 내부브라켓 STS(분체도장),STS 304, 316
    5 외부상부환봉 SS400 + 우레탄도장
    6 외부보강바
    7 코너브라켓SS400(HDG)
    8 코너프레임SS400(HDG)
    9 천장지지대인발(GRP)
  • NO.세부명칭구성요소
    10 기초프레임 SS400(HDG)
    11 볼트 세트 내부STS: 볼트/너트(304.316),와셔(316)
    상부판넬: 아세틸캡볼트(M10)
    외부: 용융아연도금 + PVC캡
    연결부: 용융아연도금 + 아세틸캡(M14)
    규격: M10, 14
    12 실링테이프 ①PVC실링 + 부틸, ②EVA실링 + PVC실링
    13 수위계 알루미늄케이스 + PE 투명튜브 + 소켓
    14 명판 알루미늄(물탱크 안전관리수칙)

외부보강 시스템 구조해석

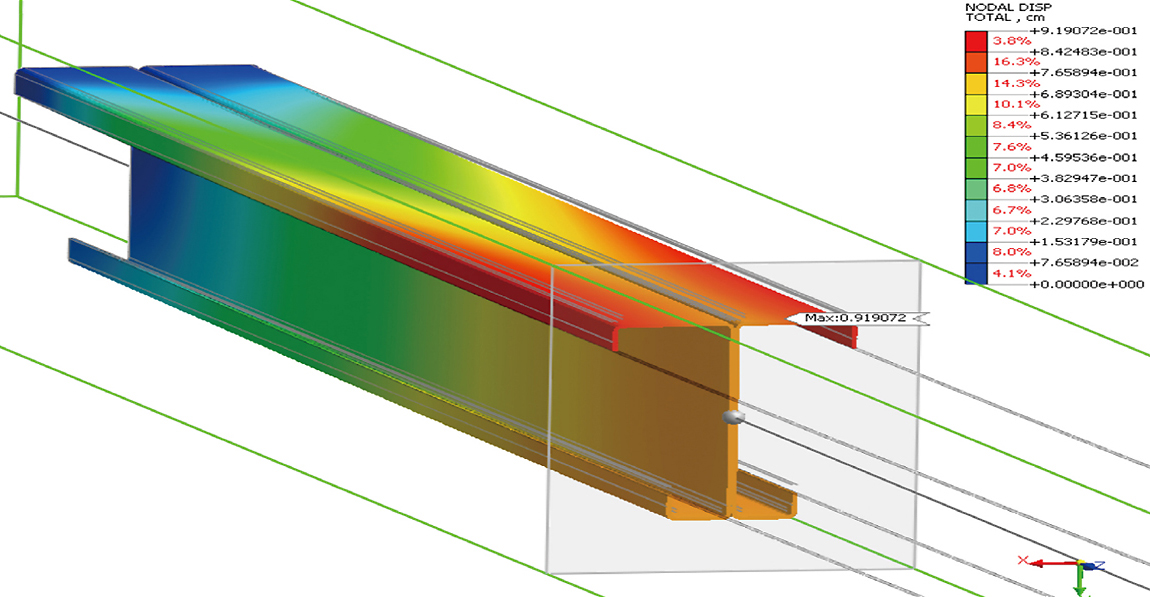

구조해석(높이 3m, 용량 75톤)

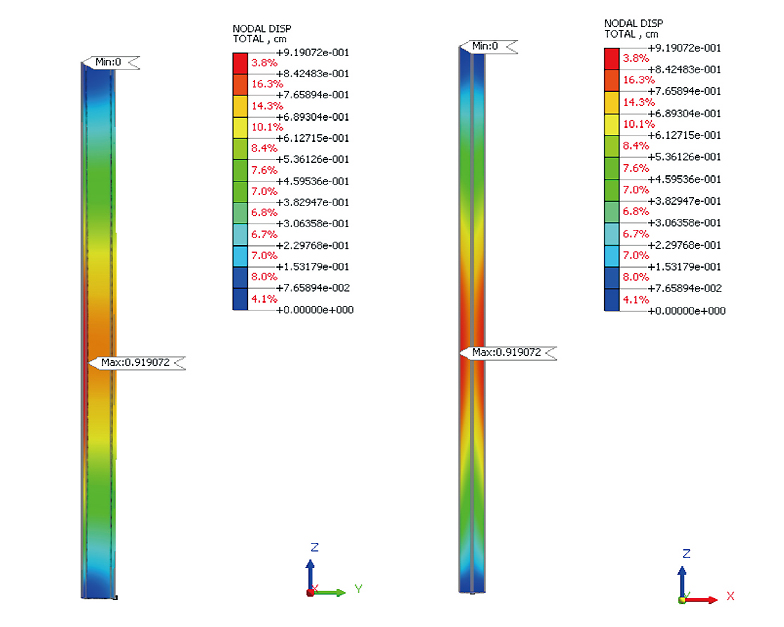

보강바 해석(높이 3m, 용량 75톤)

기초프레임 강도검토 결과(안전율 2.0)

높 이구 분굽힝응력(kg/㎠)판정비고
3.0mH주프레임장기1520<1600(허용치)OK
단기2130<2400(허용치)OK
